一、產品概述
震動式音叉密度計的原理是基于音叉振動原理設計的。它由叉體位于齒根的一個壓電晶體產生振動，振動的頻率通過另一個壓電晶體檢測出來，并通過移相和放大電路，將叉體穩定在固有諧振頻率上。當叉體有介質流經時，介質質量不斷地改變，并引起諧振頻率的相應變化。因此，通過測量叉體流經介質后的振動頻率，可以推算出介質的密度。這種密度計不需要花費很多時間去維護，可以測量含有氣泡或者固定的混合介質密度，但對于易結品、結垢介質的測量效果則不理想。

二、產品特點
配有基于微處理器的電子轉換裝置，集信號處理、計算和診斷功能于一身。
叉體穩定在固有諧振頻率上，不受流體物性(粘度、壓力、密度等)的影響。
抗泡沫和氣泡影響的能力強。
對黏稠介質、半固態和固態物料的測量效果理想。
測量結果具有高度穩定性，適用于各類流體物性變化的測量。
結構簡單，安裝方便，維護成本較低。

三、技術參數

測量范圍:0~3g/cm2任選，可定制音叉濃度計。
插入深度:標配150mm 可最長到6米密度計形式:形式多樣化，纜式(投入式)，長桿式，分體式輸出:4-20毫安信號(4線制)精度:0.2%(實時量程)或0.001g/cm2
分辨率:0.0001 g/cm2波動:重復性士0.0002g/cm2
安裝方式:DN50 DN80 DN100 以及螺紋安裝(螺紋安裝配安裝底座)適用范圍:-30~120度
最大工作壓力:20MPa，其他壓力范圍需要定制帶壓力補償的密度計防護等級:IP65
叉體材質:不銹鋼316，哈氏合金C22，錳合金400
叉體涂層:鐵氟龍涂層(完美的疏水性和不粘連液體中的雜質)

四、產品安裝

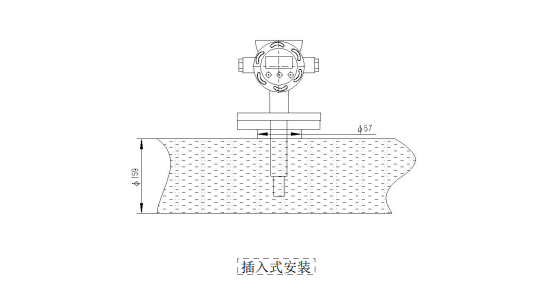

插入式安裝:
為了保證密度計能夠測量準確和顯示穩定，被測介質流速不得大于0.5m/s，且密度計安裝位置管路內徑需≥150mm,用戶現場管路小干150mm需采用擴徑安裝，儀表前需≥300mm的直管段，儀表后需有150mm的直管段保證流體在流過叉體時處于層流狀態，垂直安裝時流體流向從下至上。

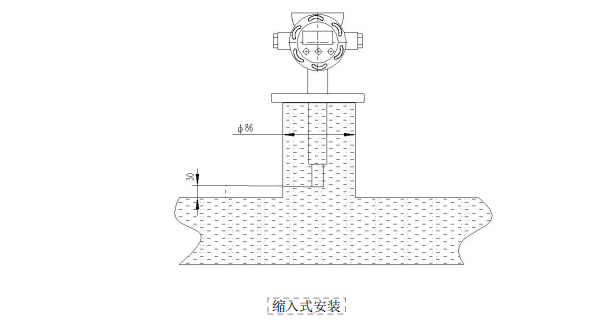

縮入式安裝:
為了保證密度計能夠測量準確和顯示穩定，被測介質流速不得大于2.0m/s，且密度計安裝位置管路內徑需≥80mm，叉體下端距主管道距離≤30mm.

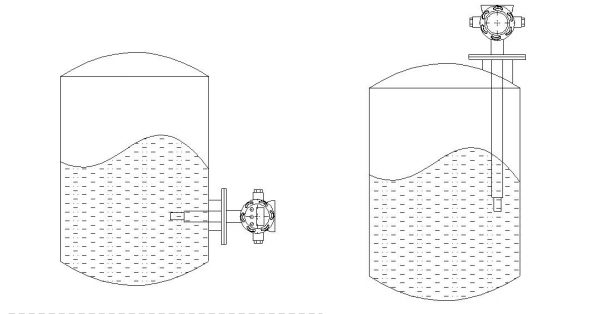

罐體安裝:罐內無攪拌，如果有攪拌需要加裝測量筒。
